BÂTIBUZZ Pôle Enfance Capcir Garrotxes | Matemale (66)

Pyrénées-Orientales (66) 31-08-20 Réalisations Construction
Neuf Bâtiment d’enseignement

Nouvelle fiche BâtiBuzz développée dans le cadre du Plan Bâtiment Durable Occitanie : retour d’expérience sur la construction du Pôle enfance Capcir Garrotxes à Matemale, lauréat 2021 du Prix Régional de la Construction Bois dans la catégorie « Apprendre ».

En bref...

Le groupe scolaire Capcir Garrotxes, porté par la Communauté de Communes des Pyrénées Catalanes, s’inscrit dans un paysage montagneux grandiose. Il permet d’accueillir environ 250 enfants entre crèche, écoles et centre de loisirs.

Les bâtiments sont tous de plain-pied et conçus de façon bioclimatique, avec une volumétrie simple au nord pour les espaces servants et noble au sud pour les espaces de vie. Les matériaux utilisés sont majoritairement biosourcés (ossature bois et charpente en douglas régional, panneaux bois lamellés-croisés en épicéa, isolation paille et fibre de bois). Une chaudière bois alimente l’ensemble des bâtiments et une production photovoltaïque est installée en toiture du gymnase.

Points et chiffres clés

  • Une crèche, un centre de loisirs, une école maternelle et élémentaire, une cantine, un gymnase et une chaufferie bois répartis sur 5 bâtiments
  • 3300 m² de surface utile
  • 6,5 M€ de travaux
  • Livraison en 2020
  • Une conception et un chantier en climat de montagne
  • Une construction bois et une isolation en paille
  • Une qualité d’usage des espaces extérieurs et intérieurs

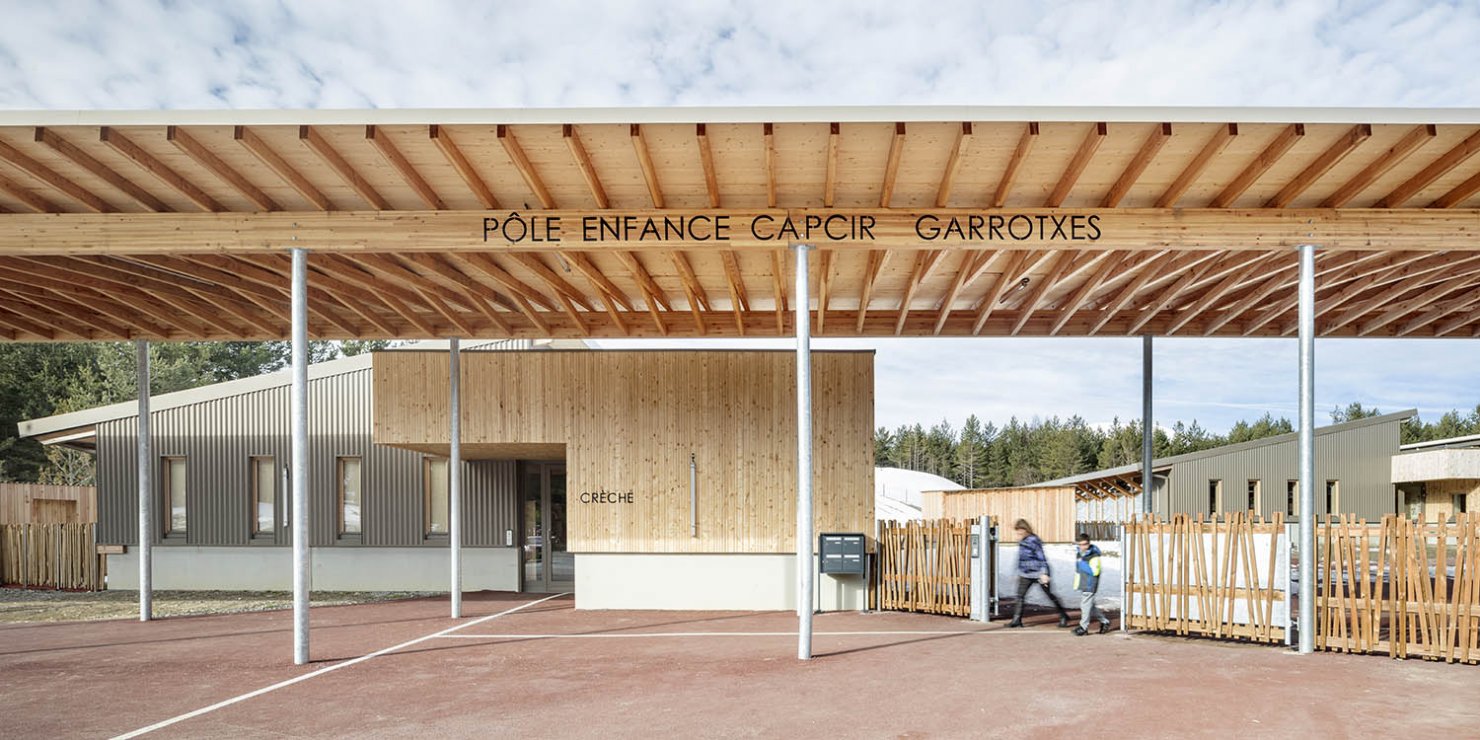

Entrée de la crèche

Des ombrières rejoignent les différents bâtiments du site.

Photo : Adrià Goula

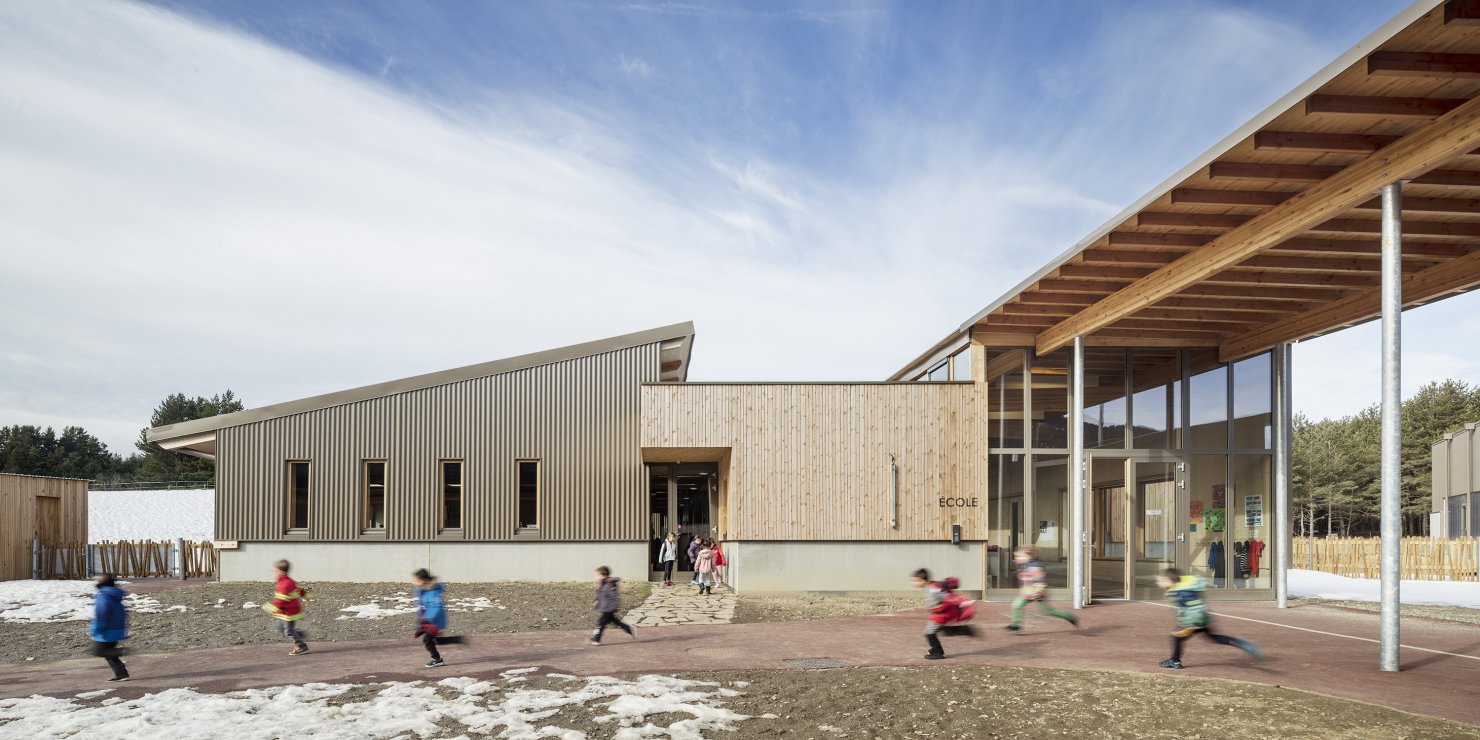

Entrée de l’école

Des ombrières rejoignent les différents bâtiments du pôle.

Photo : Adrià Goula

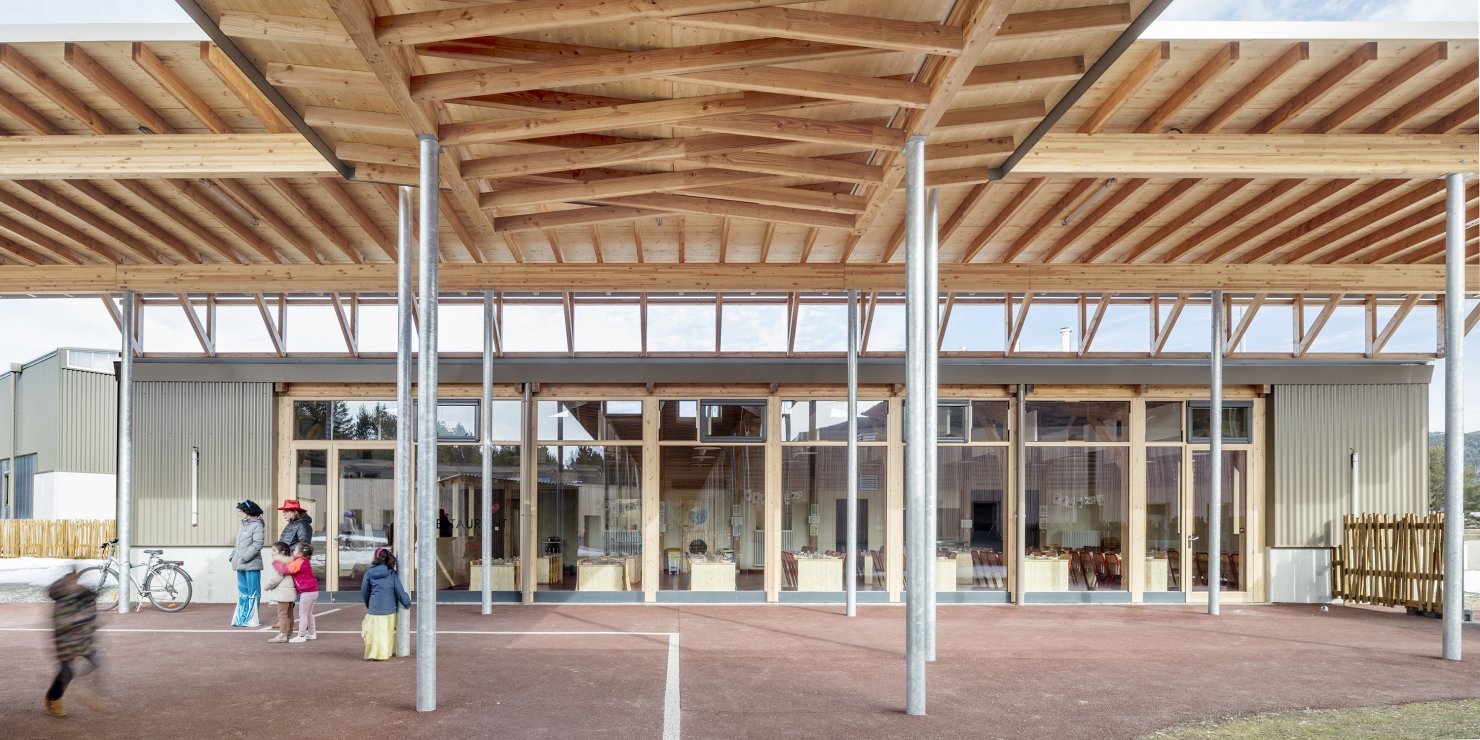

Vue extérieure de la cantine

Photo : Adrià Goula

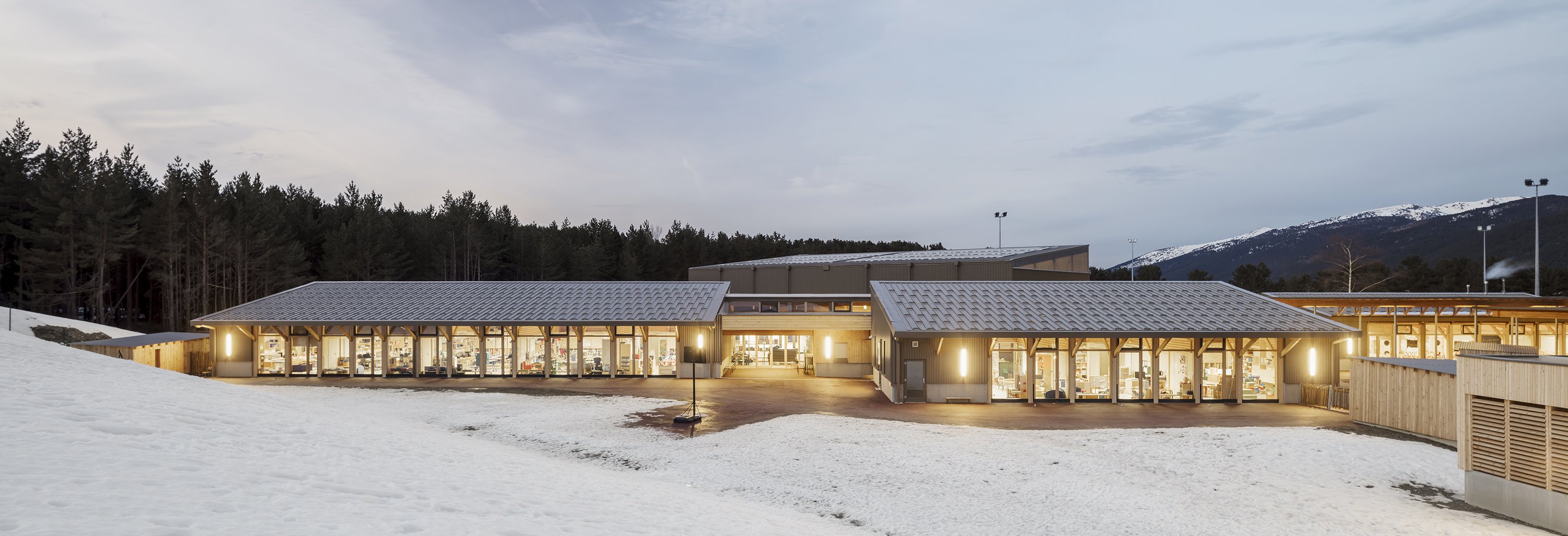

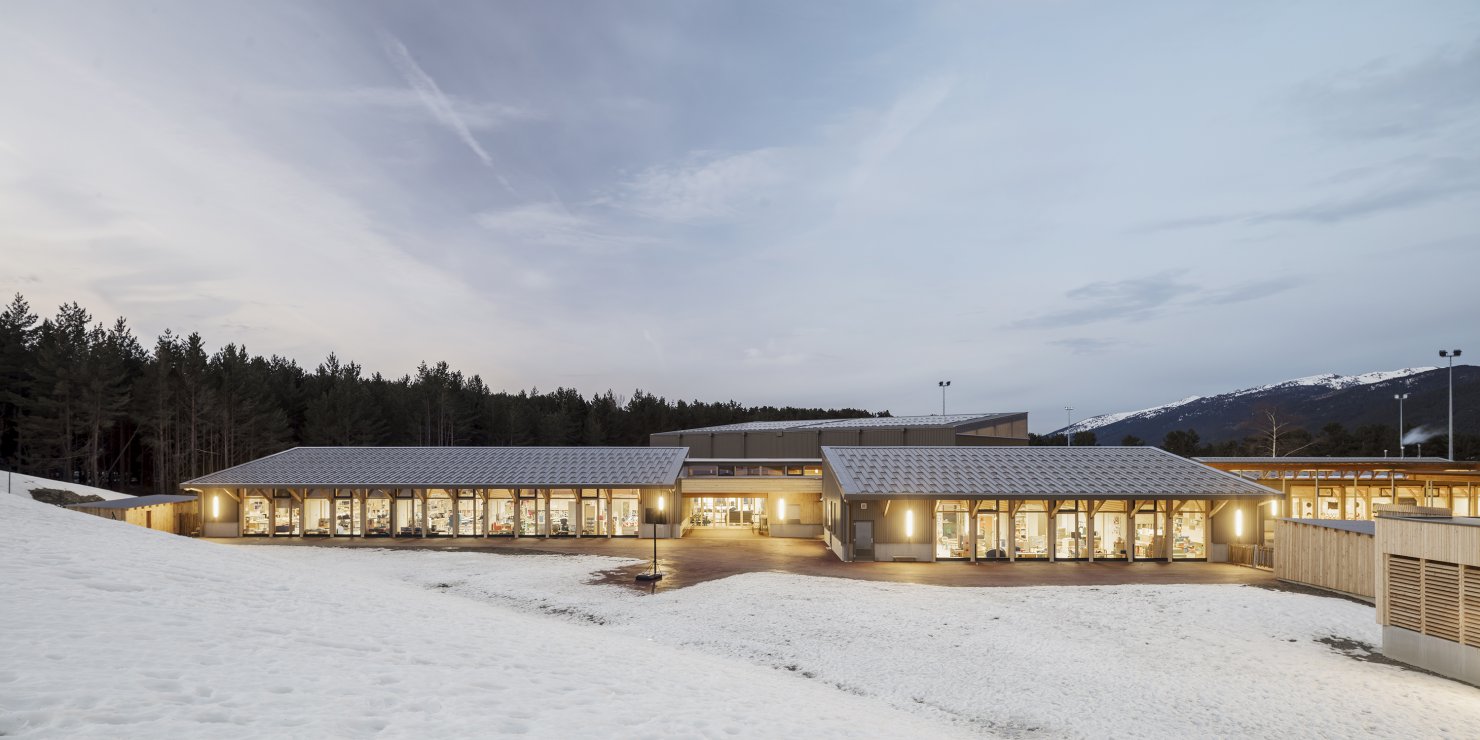

Vue du pôle enfance depuis le sud

Photo : Adrià Goula

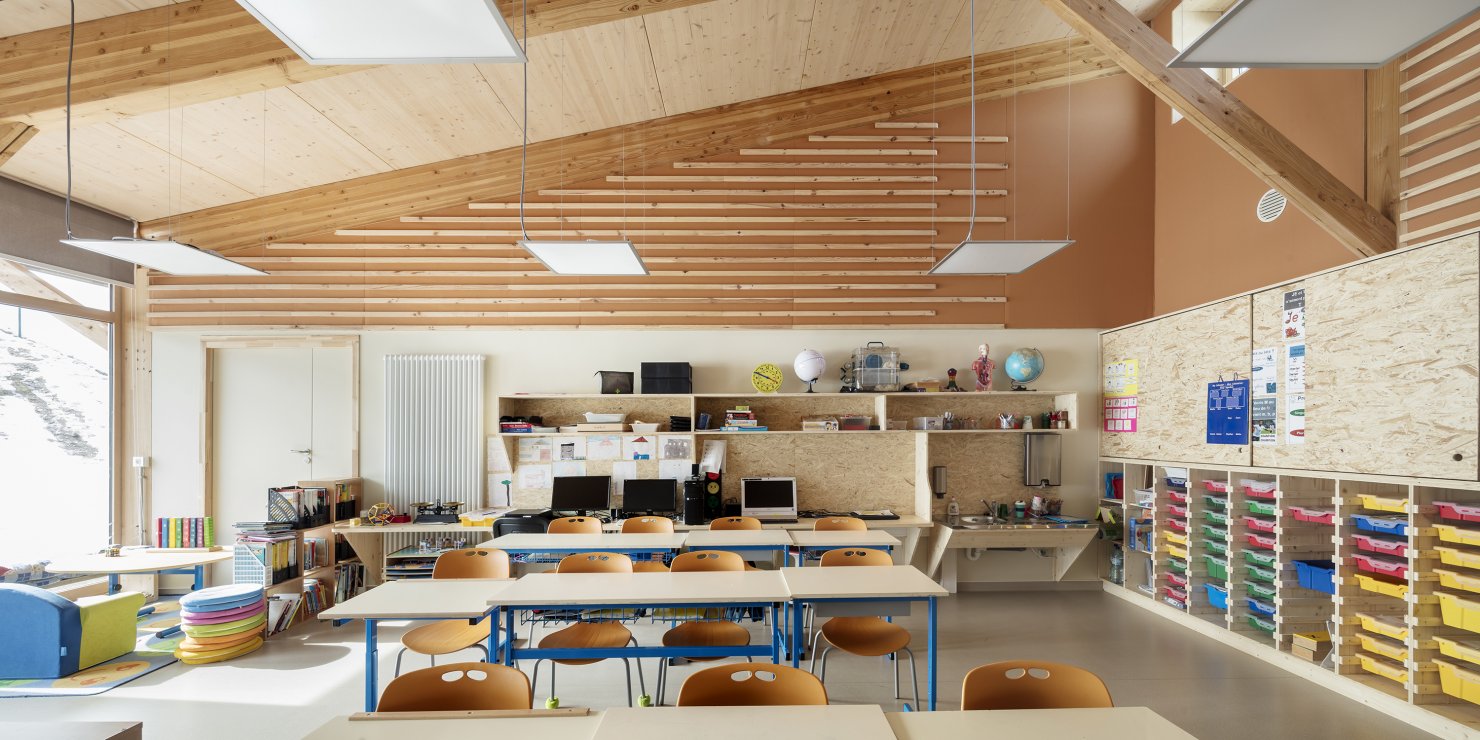

Salle de classe

Photo : Adrià Goula

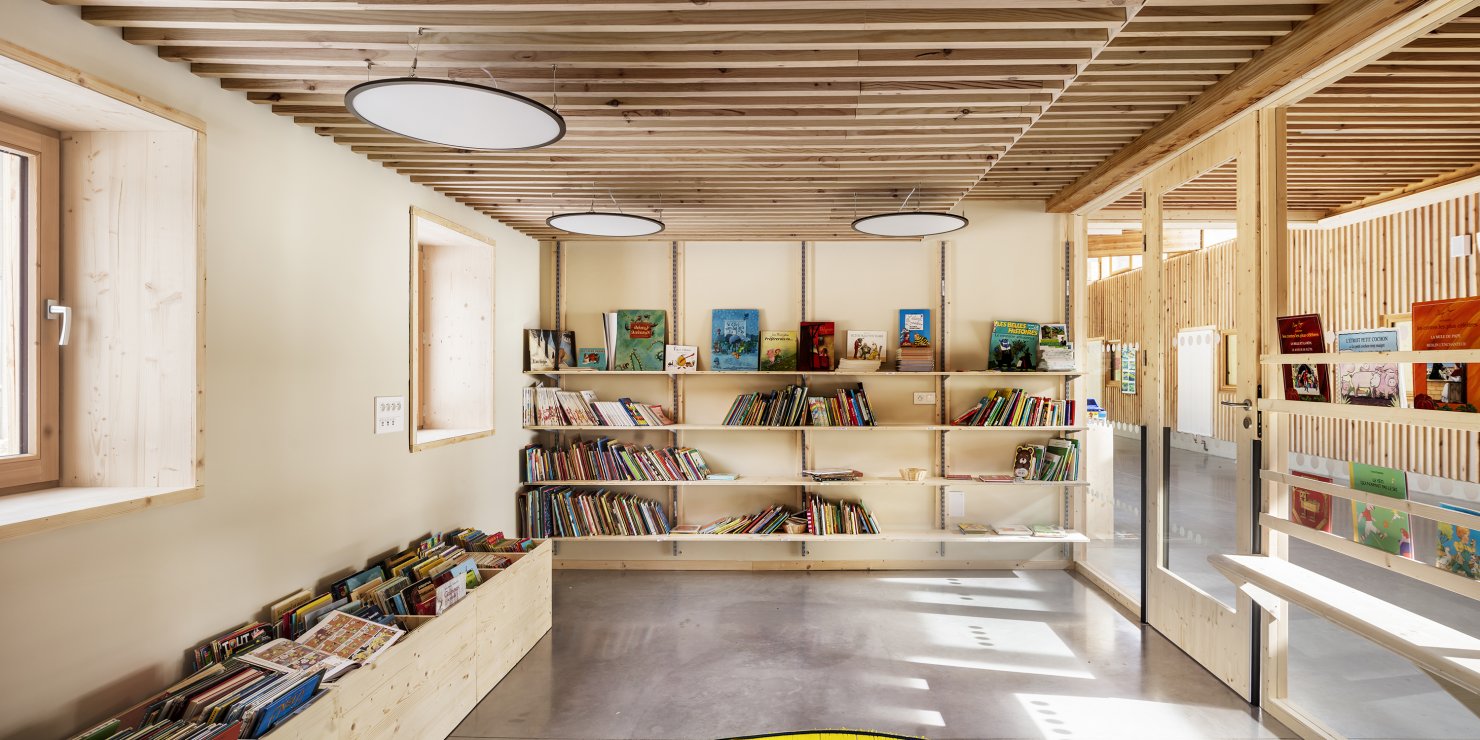

Espace du CDI

Un espace de lecture au mobilier conçu grâce à des chutes de matériaux.

Photo : Adrià Goula

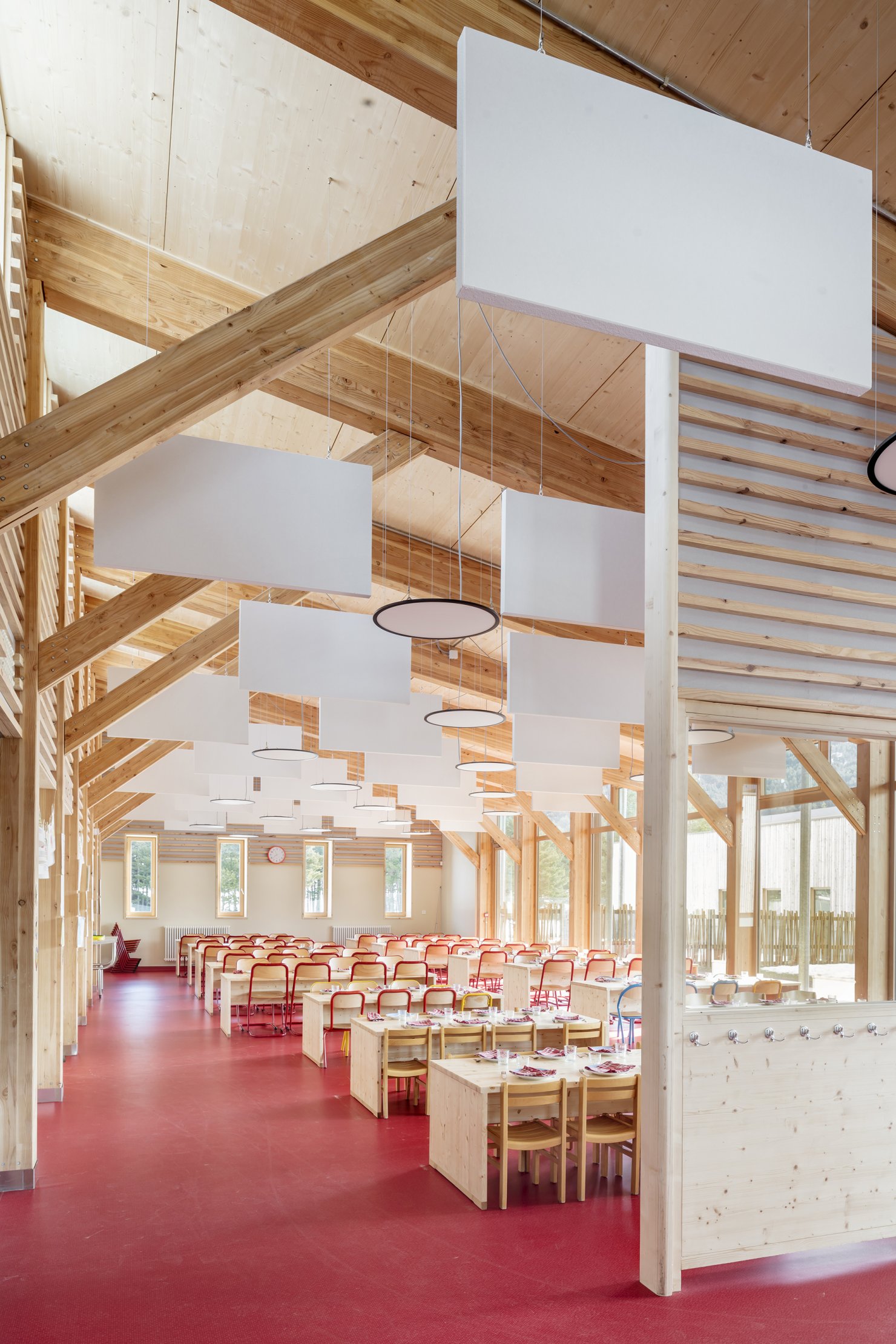

Espace de la cantine

Un vaste réfectoire lumineux construit grâce à des matériaux biosourcés. Le bois provient de la forêt communale.

Photo : Adrià Goula

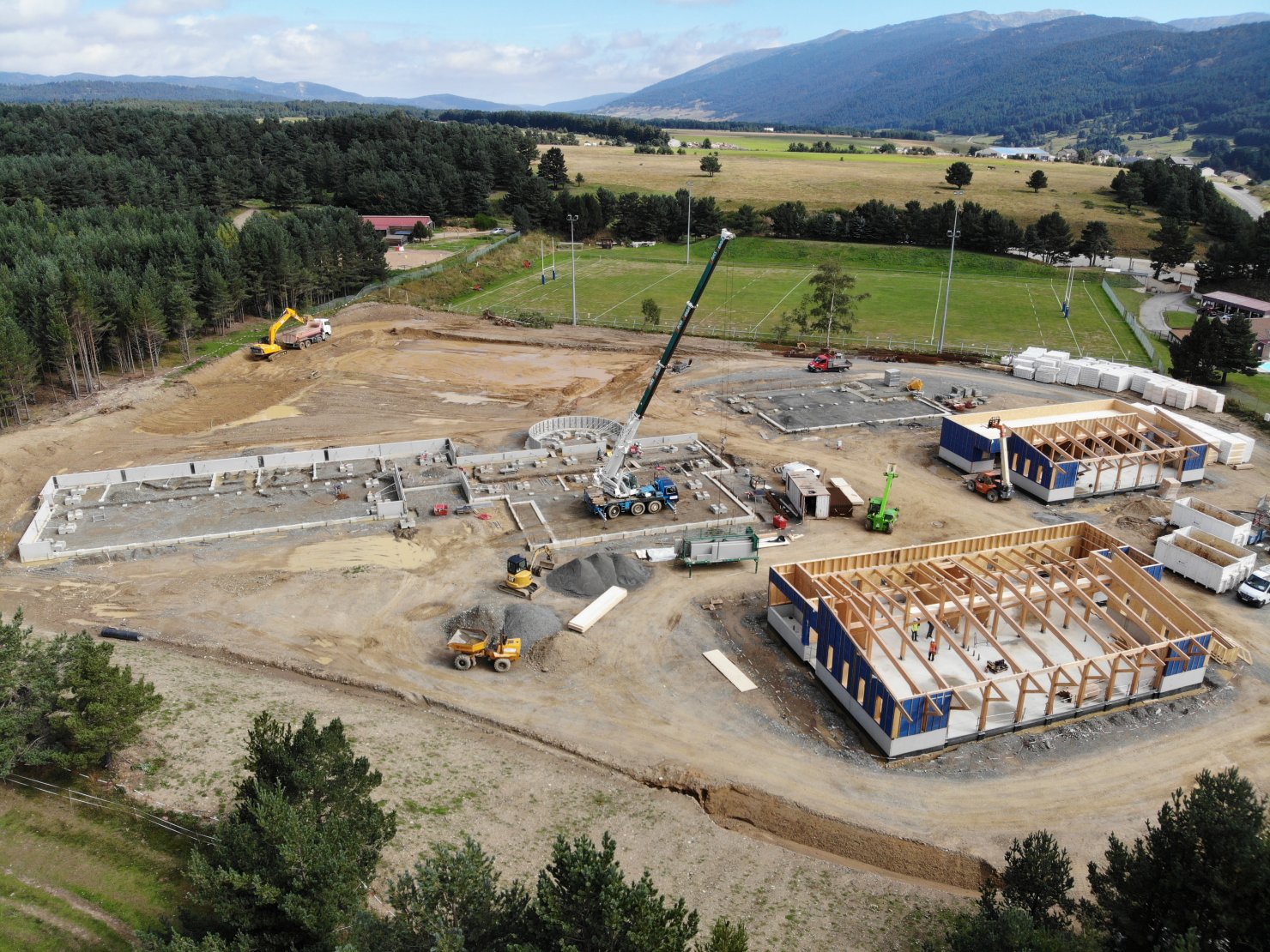

Vue aérienne du chantier

On constate l’utilisation d’une structure bois pour la crèche encore en chantier, les murs reposant sur des socles en béton.

Photo : APACHE Architecte

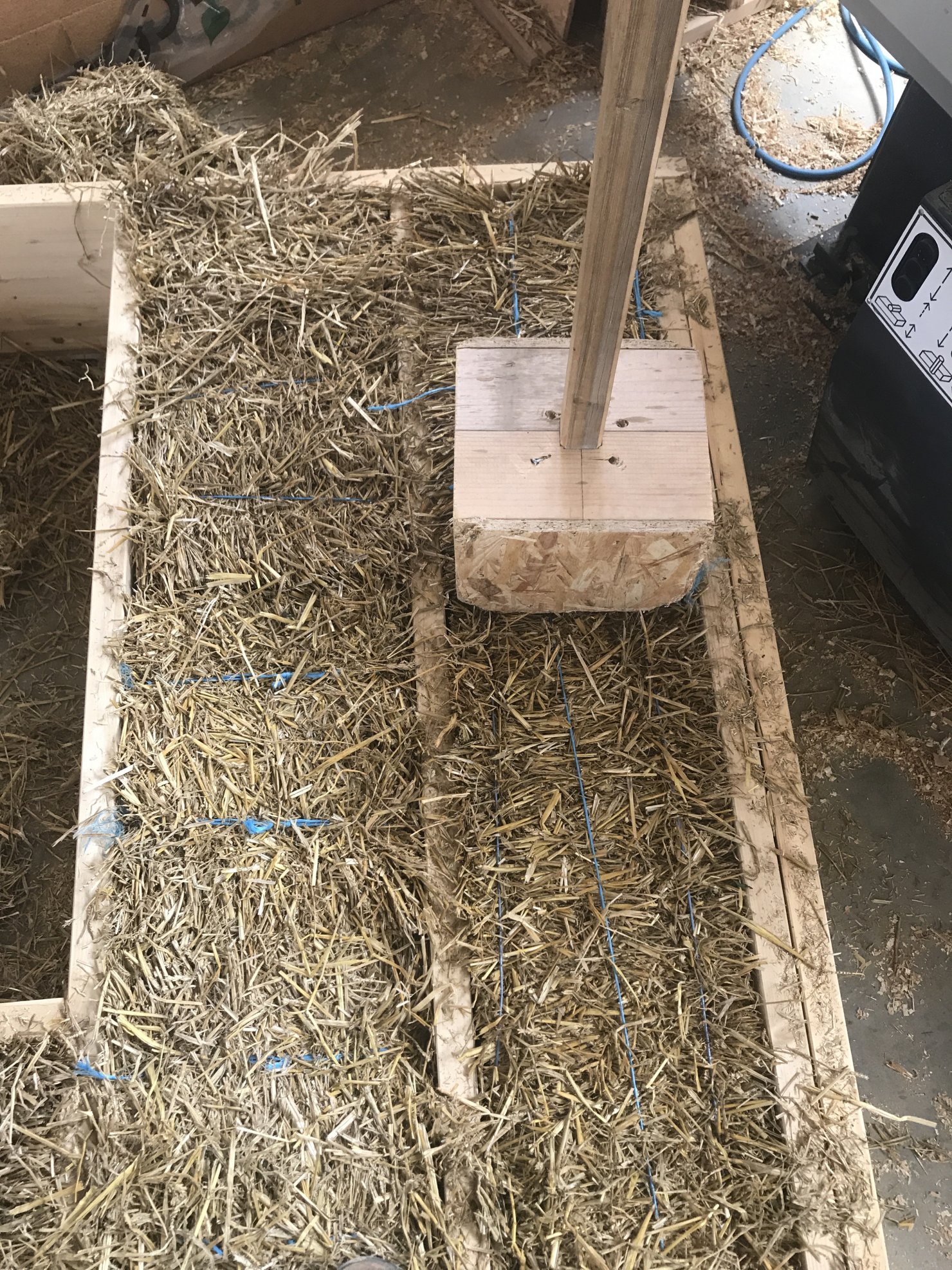

Détail de construction d’un mur

Les murs extérieurs en ossature bois permettent d’accueillir des bottes de paille nécessaires pour la bonne isolation du projet.

Photo : APACHE Architecte

Acteurs

Documents

Fiche opération

  • Usages : crèche, école maternelle et élémentaire, cantine, gymnase, centre de loisirs pour environ 250 enfants
  • Localisation : Lieu-dit Els Tords, 66210 Matemale

Situation géographique

Choix constructif / équipement

Système constructif

  • Structure : poteaux-poutres bois (Douglas local), panneaux massifs bois (CLT) et charpente lamellé-collé
  • Charpente et couverture :
    • Toiture rampante des zones de vie : bacs de couverture en acier avec stop neige tous les 80 cm isolés par 8 cm de laine de roche ; ossature bois isolée par 26 cm de laine minérale et 10 cm de laine de verre en isolation complémentaire intérieure (R = 9,1 m².K/W)
    • Toiture végétalisée des zones de services : panneaux massifs bois isolés par 18,4 cm de polyuréthane sous étanchéité (R = 8,3 m².K/W)
  • Murs extérieurs :
    • Murs à ossature bois isolés par des bottes de paille de 36 cm (R = 6,7 m².K/W)
    • Pieds de façade : murs béton 16 cm isolés avec laine de bois 16 cm en intérieur (R = 5,3 m².K/W)
    • Parois verticales au niveau du décroché des toitures : murs à ossature bois isolés par 20 cm de ouate de cellulose insufflée et 5 cm de laine de roche en isolation complémentaire extérieure (R = 5,9 m².K/W)
  • Plancher bas :
    • Dalle béton de 13 cm isolée sous chape par 16,4 cm de polyuréthane (R = 7,1 m².K/W)
  • Menuiseries :
    • Châssis : bois/aluminium au nord et bois au sud
    • Vitrages : double vitrage (Uw < 1,4 W/(m².K))

Équipements

  • Chauffage :
    • Production : chaufferie bois (plaquettes forestières locales) connectée à un réseau de chaleur qui alimente l’ensemble des bâtiments ; appoint gaz avec 3 chaudières à condensation
    • Emission : radiateurs dans l’ensemble des locaux, panneaux rayonnants dans la salle du gymnase et plancher chauffant dans la crèche
  • Eau Chaude Sanitaire :
    • Crèche, centre de loisir et écoles : générateurs électriques directs instantanés
    • Cantine : ballon de stockage de 300 L, relié à la chaudière bois l’hiver et à une chaudière gaz à condensation l’été
  • Ventilation :
    • Ventilation mécanique double flux
  • Rafraîchissement  :
    • Aucun dispositif actif ; ventilation naturelle par ouverture des fenêtres
  • Éclairage  :
    • Luminaires LED et tubes fluo à commande manuelle
  • Production d’énergie  :
    • Panneaux photovoltaïques en toiture du gymnase ; P = 91 kWc

Chiffres-clé

Calendrier

  • Livraison : 2020

Caractéristiques

  • Nombre de bâtiments : 5
  • Nombre de niveaux : 1

Surfaces

  • Terrain : 10 ha
  • Surface utile : 3300 m²

Coûts

  • Montant des travaux : 6,5 M€

Productions énergétiques

  • Production photovoltaïque
