Cantine et médiathèque La Bergerie | Saint-Privat-des-Vieux (30)

Système constructif

• Toiture :
  • Sur rampant Ouest/Est : PV - bac acier / tuiles - Panneaux sandwich 220 mm avec 200 mm laine de bois - Plâtre (R = 6,1 m².K/W)

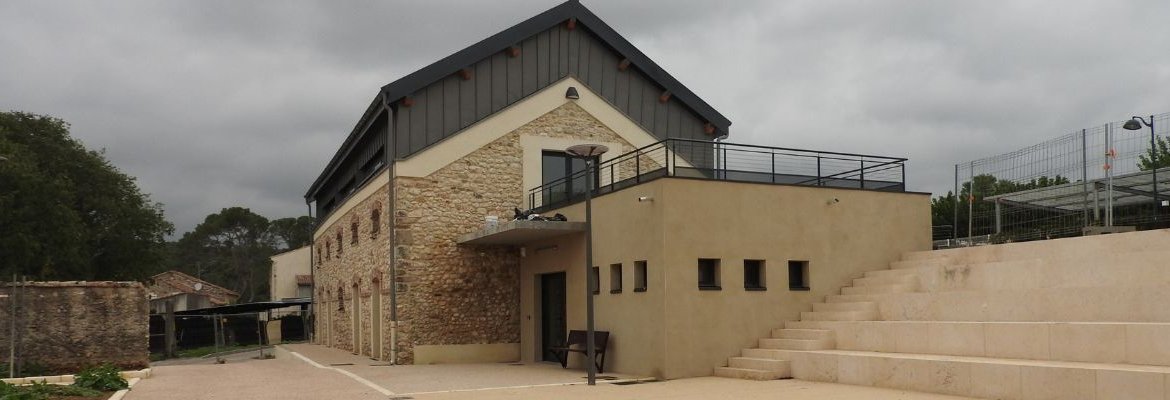

  • Terrasse : extension : Carrelage sur plots - Étanchéité - Polyuréthane 120 mm - Dalle béton 200 mm - Plâtre (R = 5,45 m².K/W)
• Murs extérieurs :

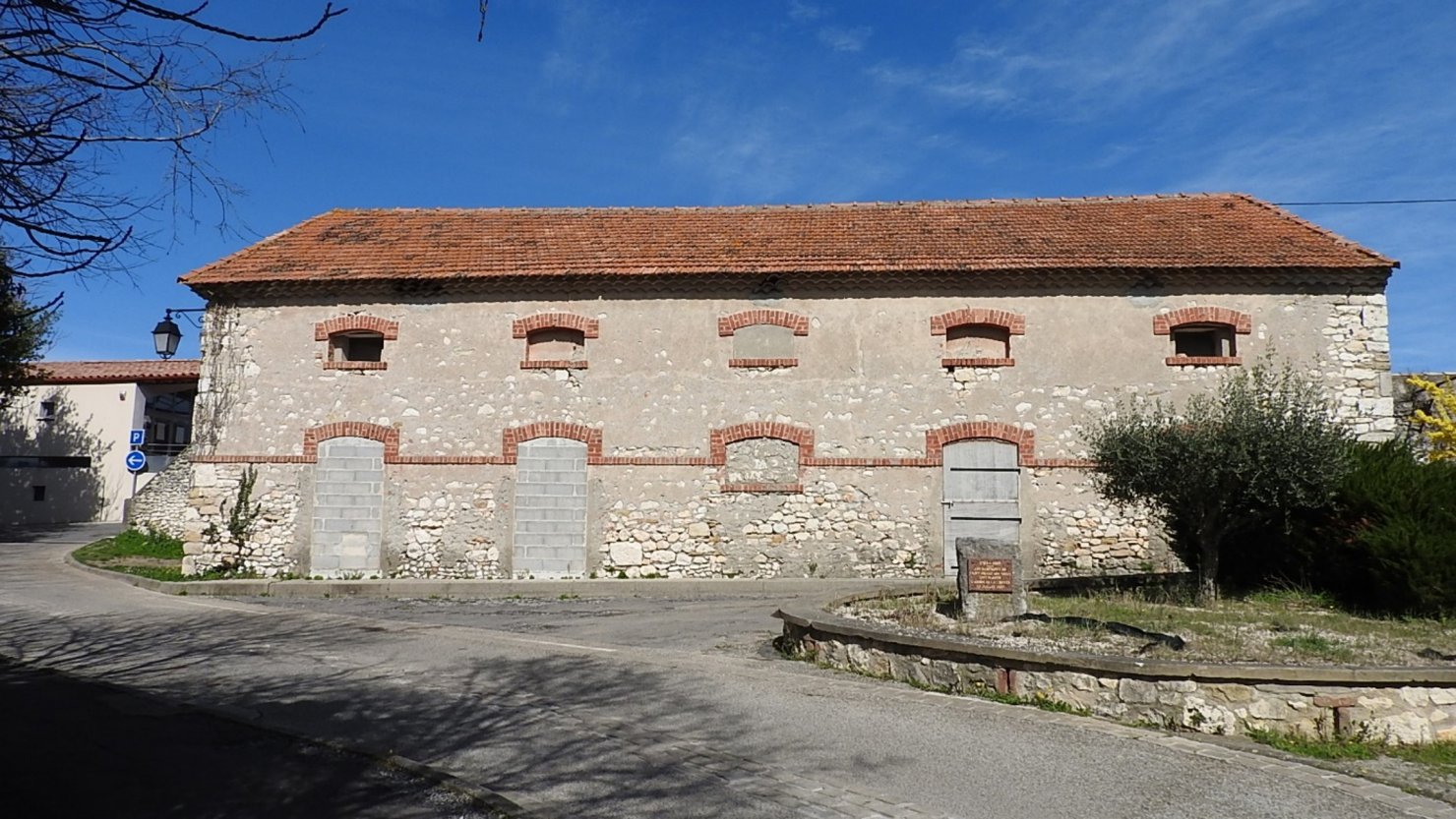

  • Existant : Plâtre ou fermacell - 1 Laine de verre 120 mm / 2 laine de bois - Murs de Pierres conservé 55 cm - Enduits à la chaux (R = 3,75 m².K/W)
  • Sur élévation : Plâtre ou fermacell 13 mm - Lame air - Fibre de bois (55 flex) 40 mm - Ossature bois - Fibre de bois (55 flex) 145 mm - Bardage zinc (R = 5,43 m².K/W)
  • Extension : Plâtre ou fermacell - Fibre de bois (55 flex) 120 mm
    Lame d’air - Béton creux de 20cm - Enduits (R = 3,3 m².K/W)
• Plancher bas : sur terre plein existant/extension : Carrelage/Carrelage (Sous couche acoustique d’affaiblissement acoustique ΔLw ≥ 19 Db) - Chape 50 mm - Polyuréthane 68 mm - Dalle béton sur terre plein 13cm / 15 cm sur hérisson (R = 3,15 m².K/W)
• Planchers intermédiaires : Linoléum (avec affaiblissement acoustique de ΔLw ≥ 18 dB) - Chape 5 cm - Béton 25 cm
• Menuiseries :
  • Châssis : Mixte bois-alu, alu pour les portes entrées
  • Vitrages : Double vitrage (Uw <1,3 W/(m².K)) (Sw entre 0,1 et 0,47 selon taille des menuiserie)
  • Occultations : Volets roulants (porte sécurité) - BSO médiathèque (plus hautes) - Et/ou stores clairs intérieurs

Équipements

• Chauffage :
  • PAC AIR/AIR- Puissance 28 Kw COP 28 4,24
  • Émetteurs : type Split (WC, cuisine) de puissance 1,3 kW – type K7 (cantine) P=4,1 - type gainable (médiathèque) P=12
• Eau Chaude Sanitaire : Uniquement cuisine : Ballon thermodynamique 270l - Puissance absorbée 0,22 kW - COP (à+7°C) 3,05 - Gaz R 290 GWP=3
• Ventilation :
  • Double flux R et R+1 (non simultanée) détection CO2 - Consommation électrique des moteurs en 0,31 W/(m³/h) - Débits air extrait/soufflé : 1540/1345 m³/h - Puissance en extraction 241 W, Puissance en soufflage 232 X

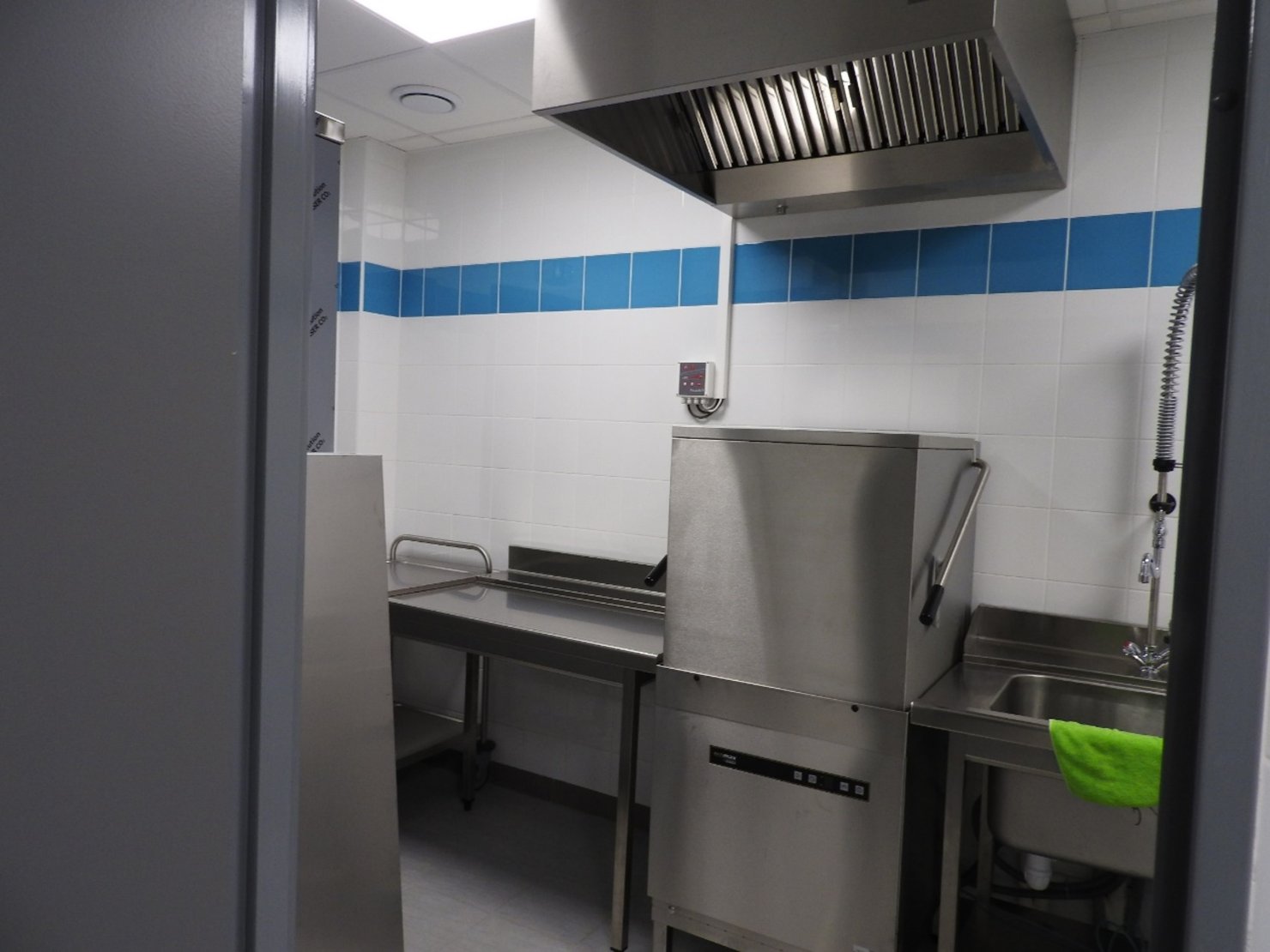

  • Simple flux sanitaire, cuisine (Hotte motorisée)
• Refroidissement : PAC AIR:AIR- Puissance 28 kW–rendement / EER 3,26 surface concernée R+1 – Type Split de puissance en 1,1 Kw - Type K7 p=3,6 - Type gainable P=11
• Éclairage  : LED - Puissance en 7 W/m² pour la cuisine et entre inférieur à 5 W/m² pour le reste - Gestion : manuelle et extinction par détection absence - Gradateur dans la médiathèque

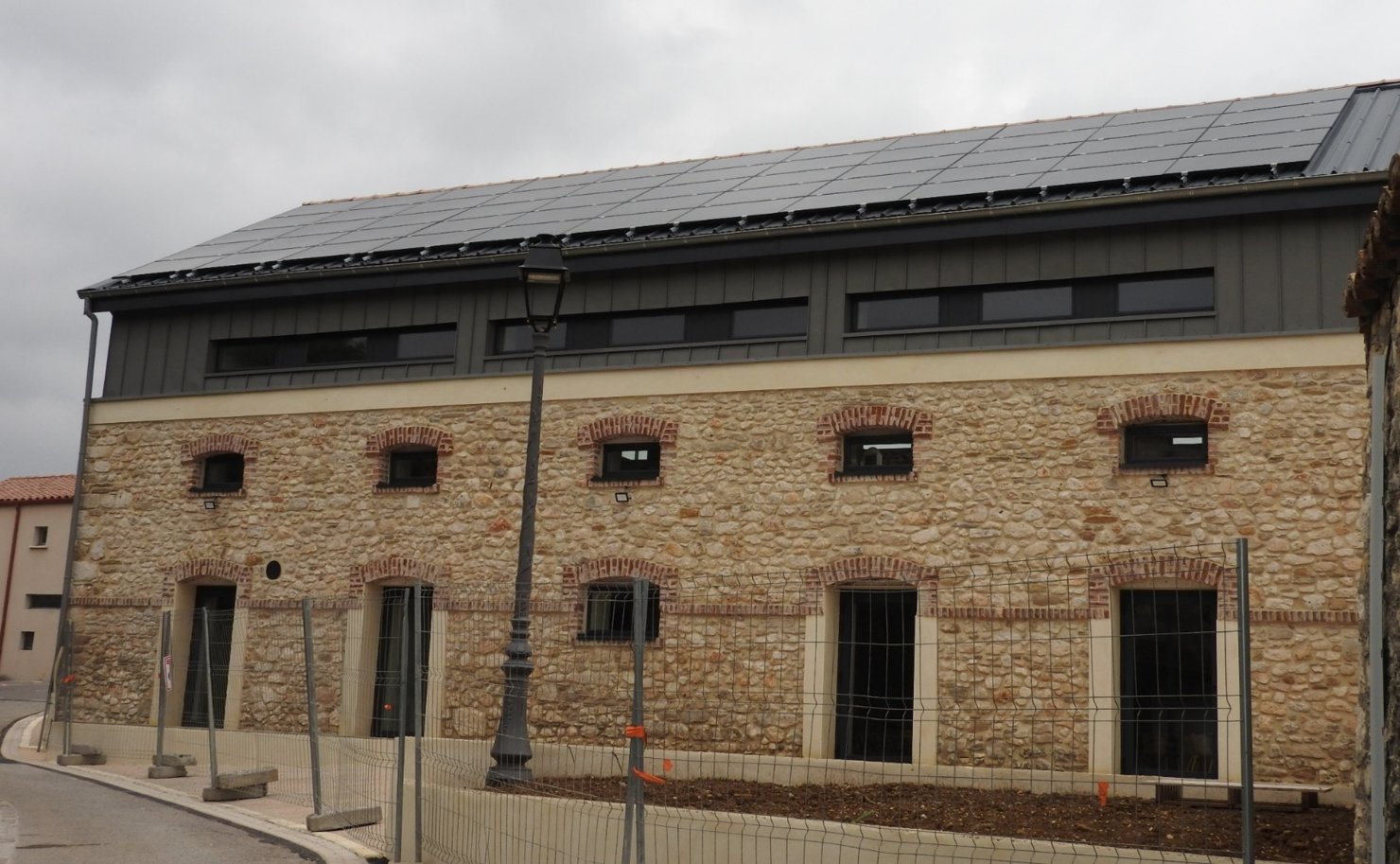

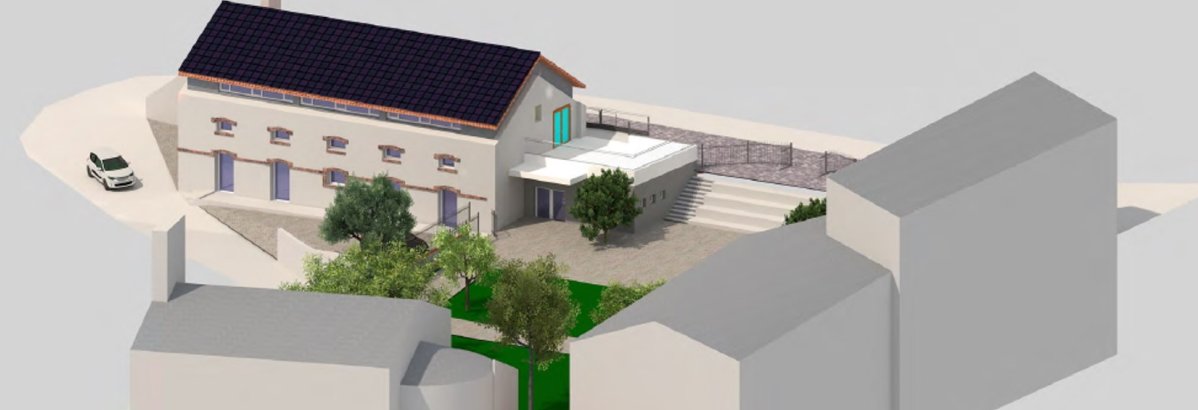

• Production d’énergie : PV : Puissance totale 9900 Wc - 55,11 m² - 33 panneaux et 33 micro onduleurs ENPHASE - Orientation 30° sud ouest - Production estimée/an 12 799 kWh

Réemploi

• Matériaux inertes de démolitions ont été concassés et ou stockés pour être utilisés par la mairie
• Pierres des murets également récupérées

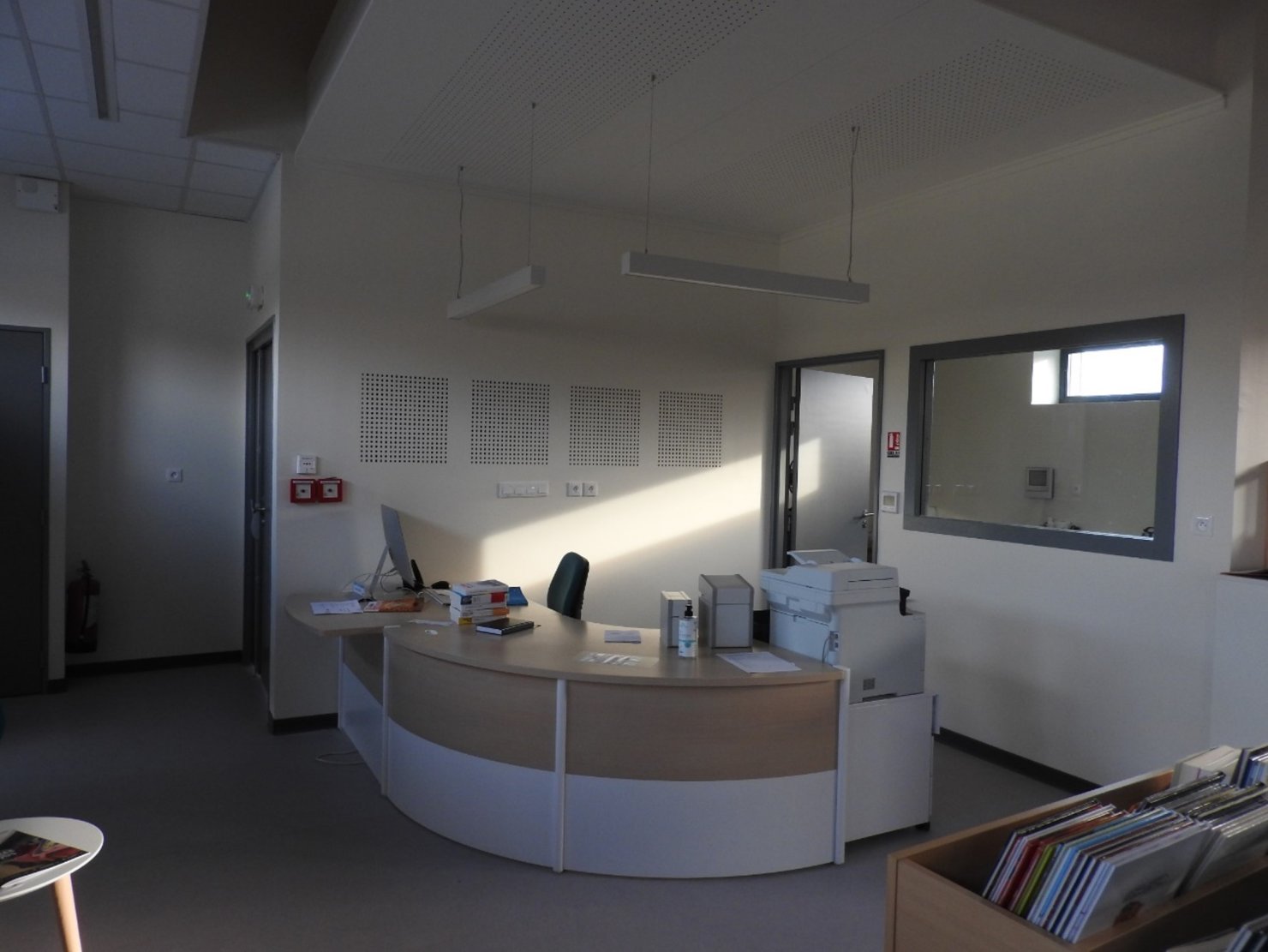

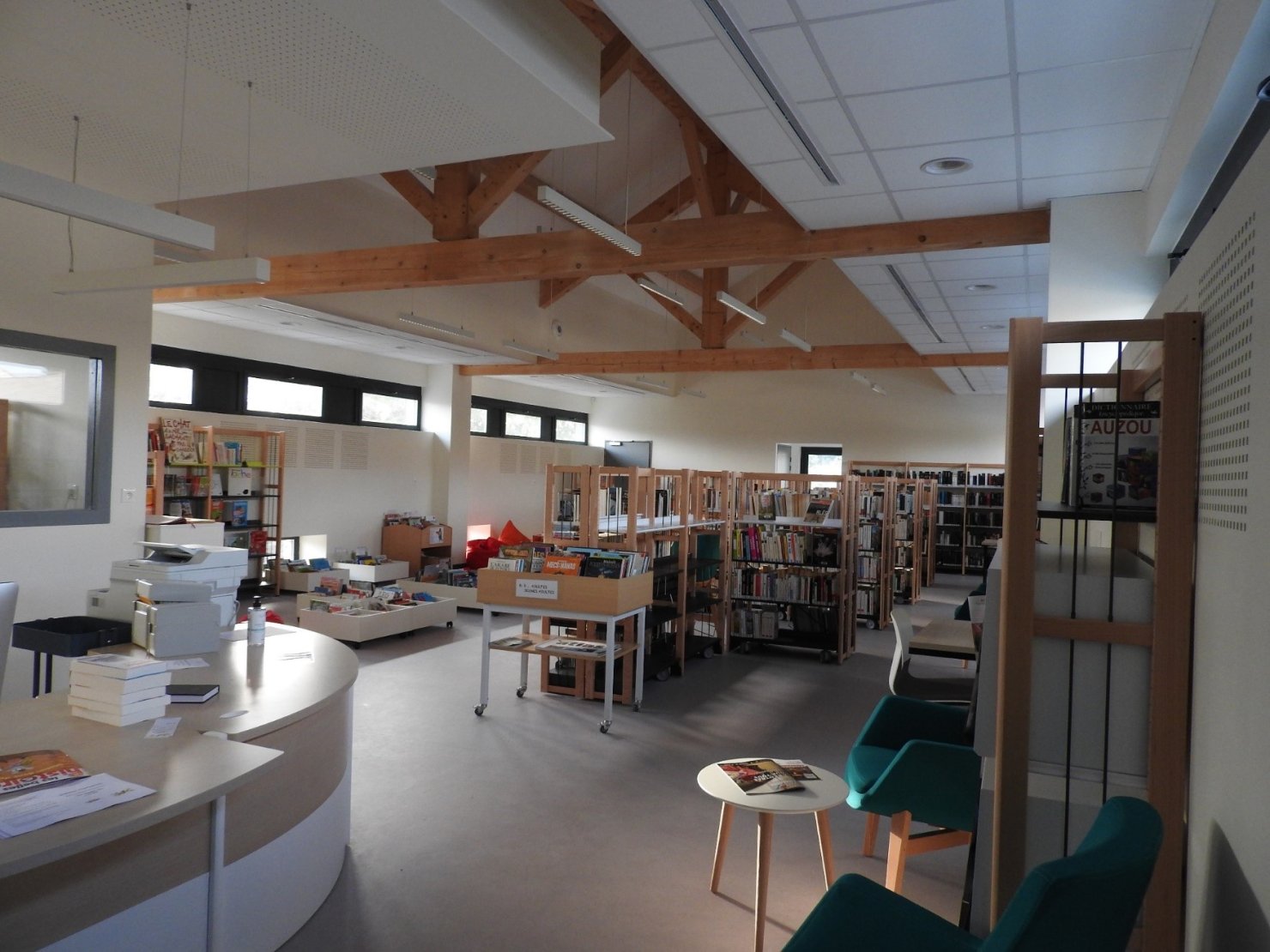

• Mobilier de la médiathèque en partie réemployé
