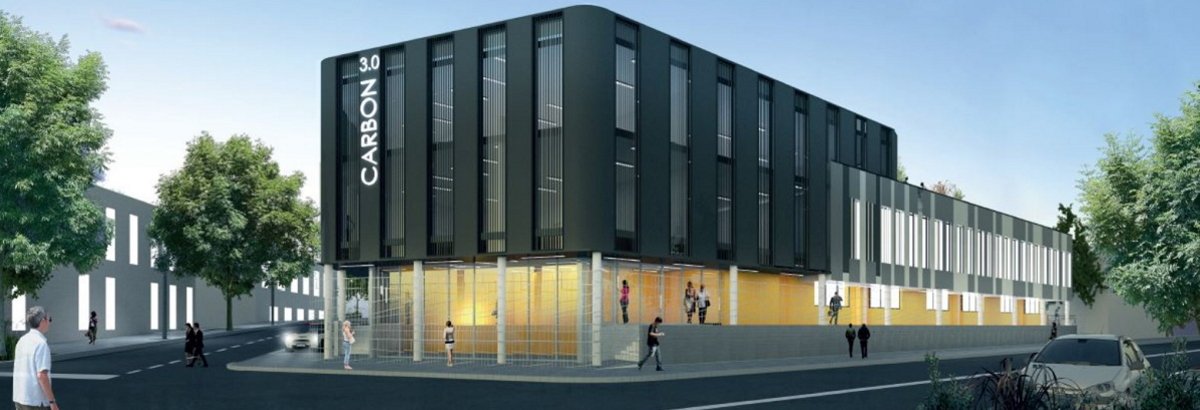

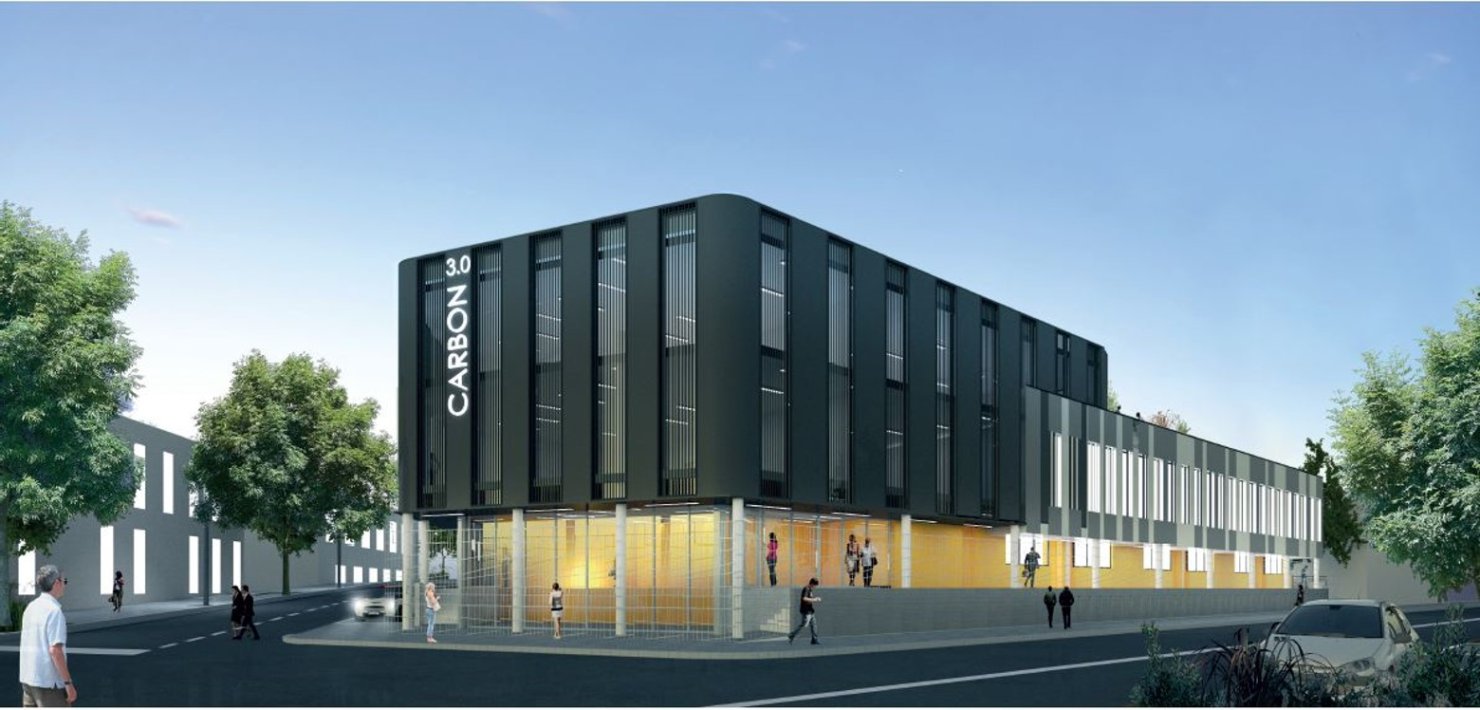

Bâtiment tertiaire Carbon 3.0 | Montpellier (34)

Système constructif

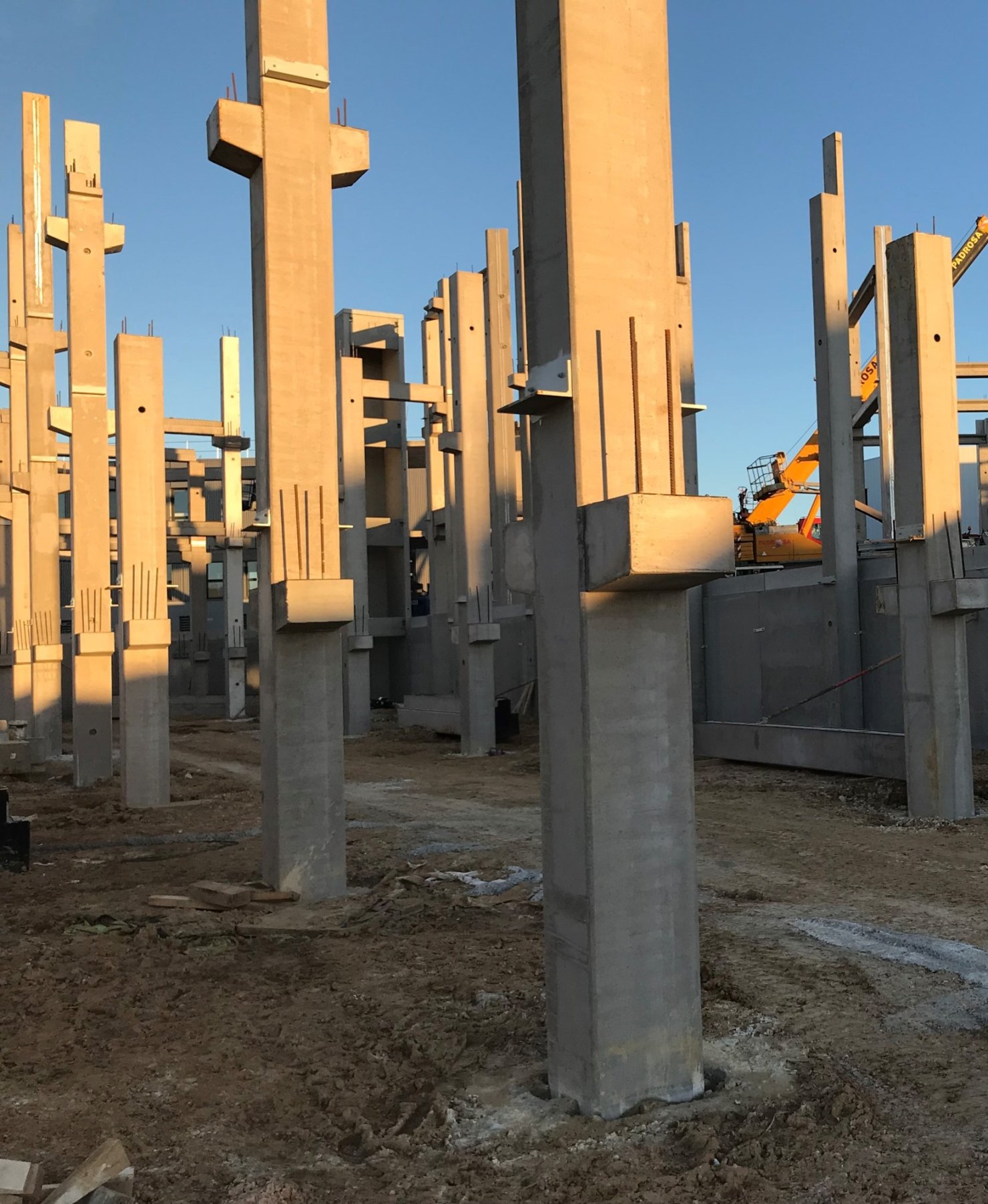

• Structure : mixte métal-béton (locaux d’activités non chauffés) et béton (bureaux)
• Charpente et couverture :
  • Bâtiment Activités et Bureaux : support bac acier ; isolation 10 cm laine minérale sous étanchéité bicouche auto-protégée (R = 2,8 m².K/W)

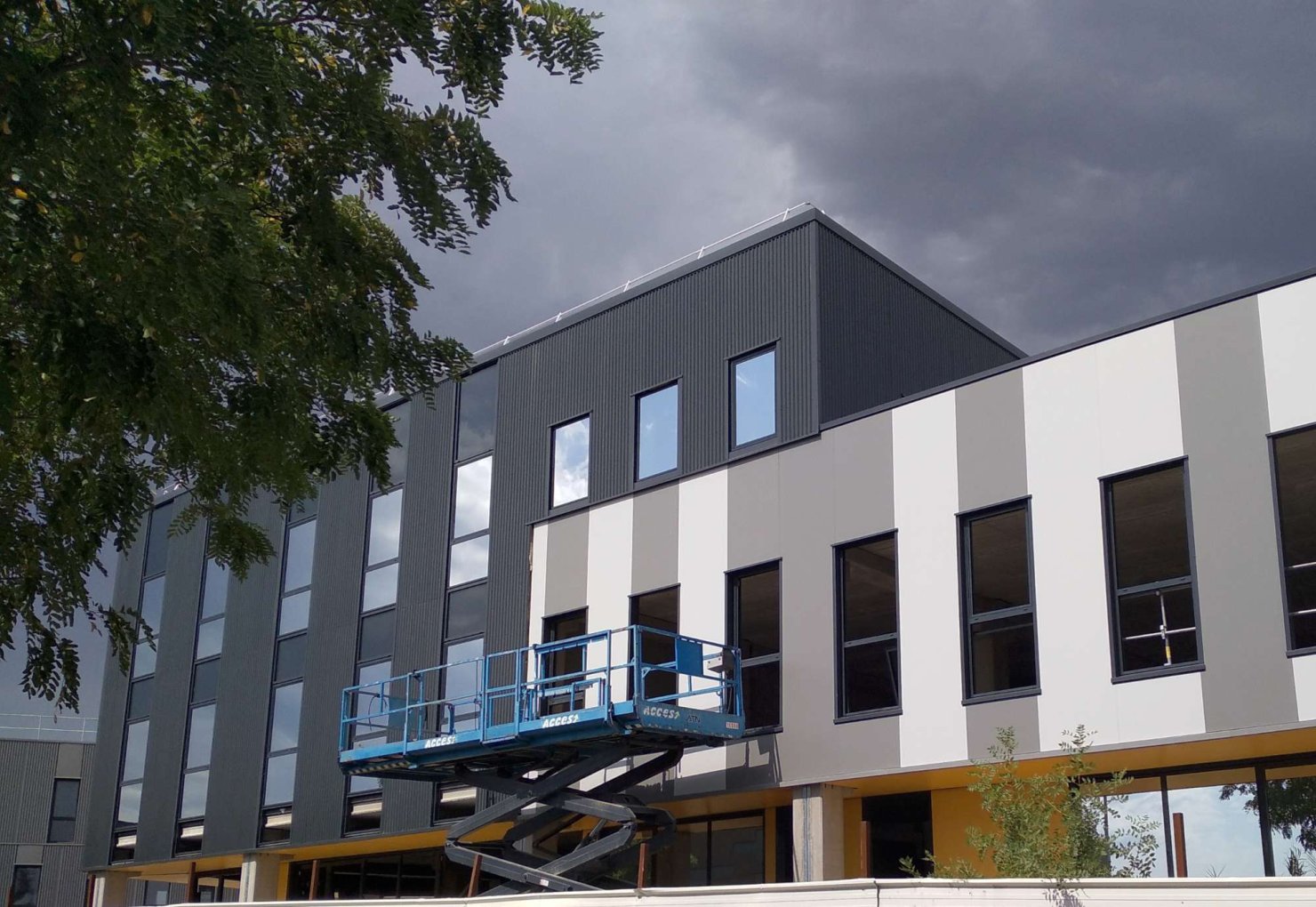

• Murs extérieurs :

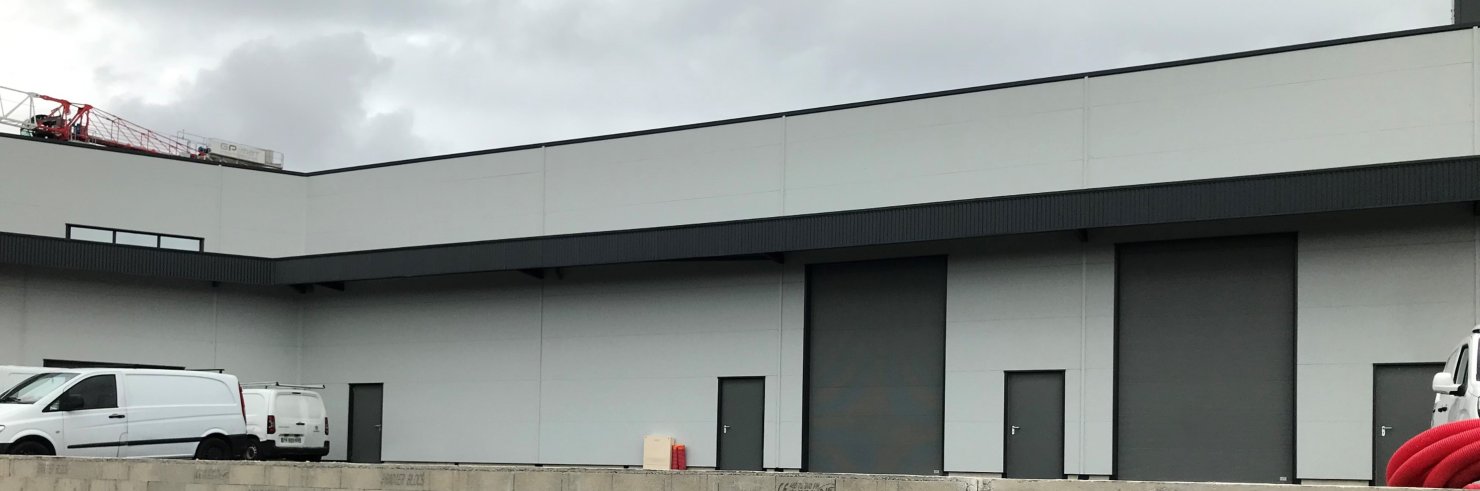

  • Bâtiment Activités : panneaux sandwhich en tôle acier isolés par 6 cm de polyuréthane (R= 2,5 m².K/W)

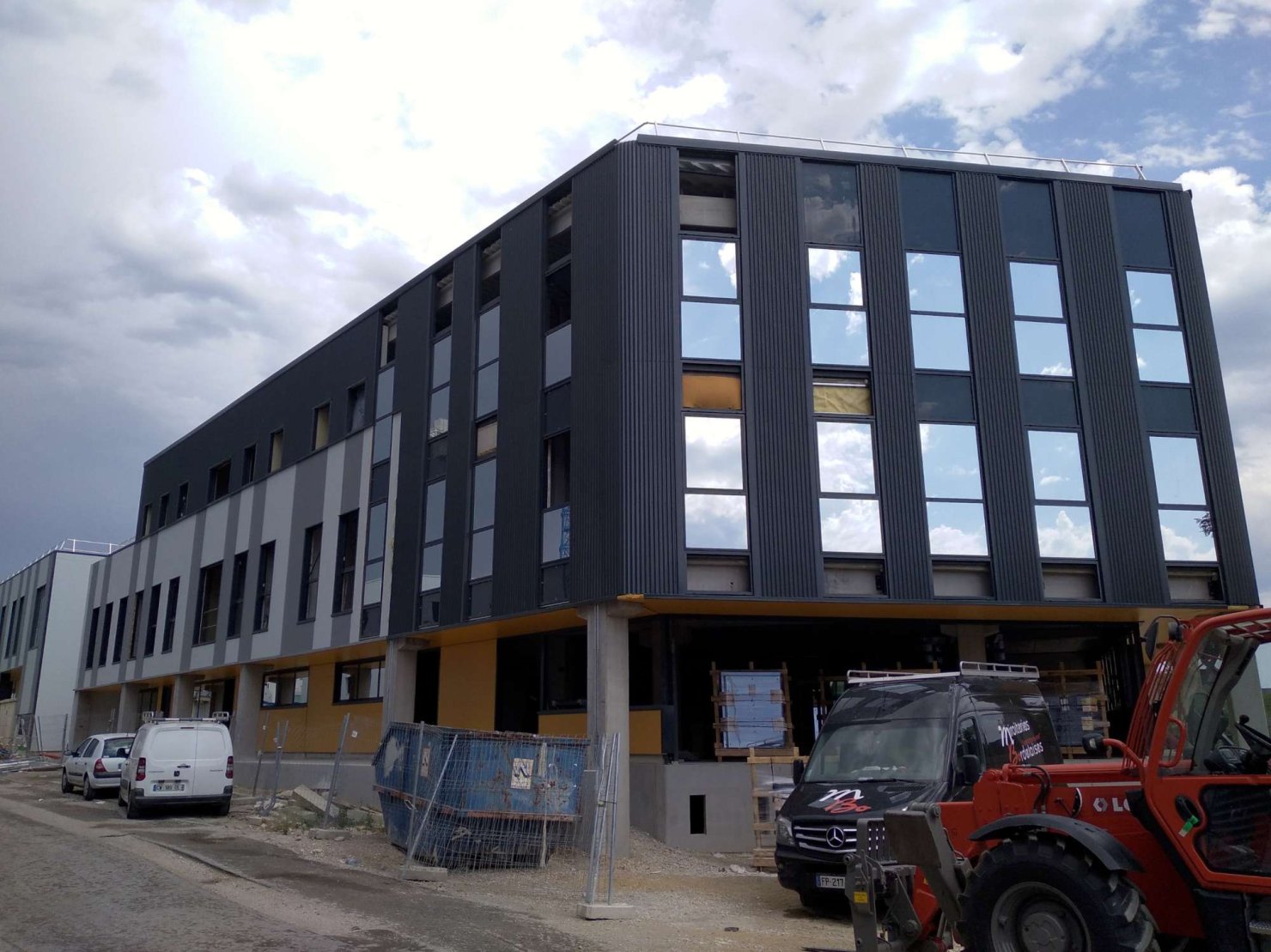

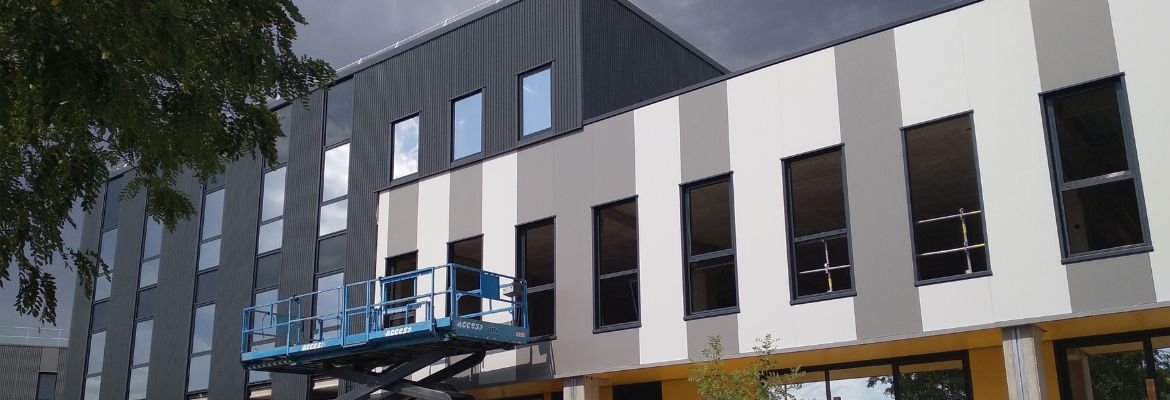

  • Bâtiment Bureaux : panneaux sandwhich en tôle acier isolés par 6 cm de polyuréthane ; isolation par l’intérieur en laine de bois 8 cm sous doublage plaque de plâtre (R= 4,6 m².K/W)
• Plancher bas :
  • Bâtiment Activités : sur terre plein ; dalle béton ; isolation périphérique polyuréthane 5,5 cm (R = 2,8 m².K/W)
  • Bâtiment Bureaux : sur parking ; dalle béton ; isolation projetée en sous-face 8 cm (R = 3 m².K/W)
• Plancher intermédiaire :
  • Bâtiment Activités : béton sur bac collaborant acier ; isolation laine de bois 8 cm (R = 2,3 m².K/W)
  • Bâtiment Bureaux : béton sur dalle alvéolaire ; isolation laine de bois 8 cm (R = 2,3 m².K/W)

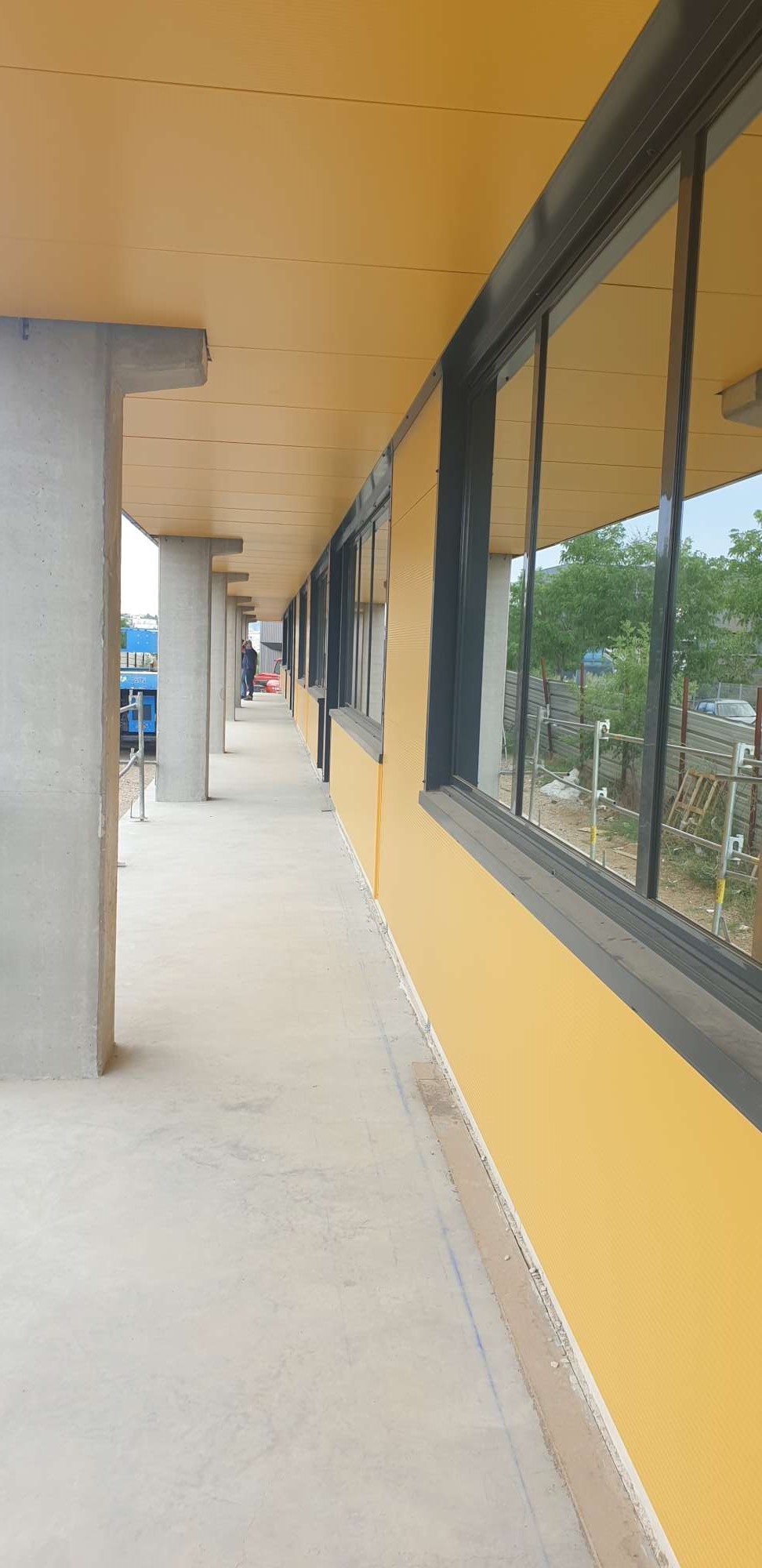

• Menuiseries :
  • Châssis : aluminium
  • Vitrages : double vitrage 4/16/4 (Uw = 1,5 W/(m².K)) (Sw avec protection = 0,52 à 0,57)
  • Occultations : brise-soleil verticaux à lames fixes orientées en façade sud-ouest

Équipements

• Chauffage :
  • PAC air/air – P = 109,1 kW – COP > 4
• Eau Chaude Sanitaire :
  • ballons électriques
• Ventilation :
  • VMC simple flux
• Refroidissement :
  • PAC air/air – P = 96,9 kW – EER > 3
• Eclairage :
  • LED ; détection de présence circulations

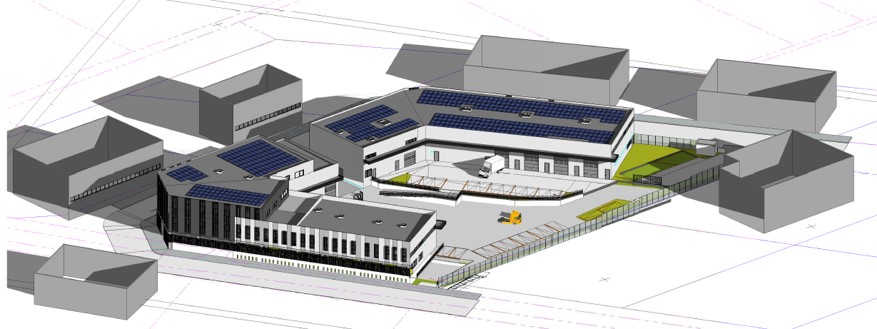

• Production d’énergie :
  • photovoltaïque 56 kWc – 230 m² panneaux
